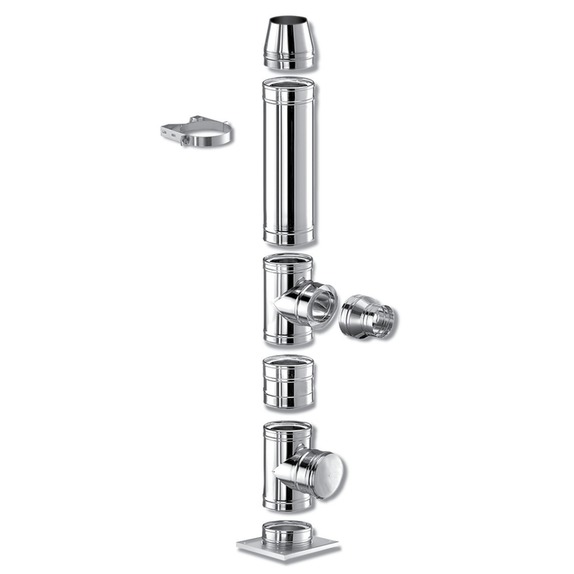

Nerezový dvojpláštový komín pre peletové kachle a kotle MCZ.

Schiedel ICS je dvojplášťový nerezový komínový systém s priebežnou tepelnou izoláciou skladaný z jednotlivých komponentov. Určený na odvod spalín od spotrebičov na tuhé, kvapalné a plynné palivá.

Ceny základného setu nerezového komínového systému Schiedel ICS 25 pre interiérové umiestnenie alebo v exteriéri na fasádu sú na vyžiadanie.

Základná zostava do interiéru obsahuje :
- dno s odvodom kondenzátu
- kontrolný otvor
- sopúch LAS na napojenie kachlí
- rovný diel 955 mm ( napr. pri 5m výške - 4 ks )
- prechod PPL ( pri DN130 )
- redukcia PPL 100/130 ( pri DN130 )
- lôžko pre predĺženie
- predĺženie pre lôžko W1
- prestup strechou
- protidažďová manžeta
- krycia hlava kónická

Základná zostava do exterieru obsahuje :
- dno s odvodom kondenzátu
- kontrolný otvor
- sopúch na napojenie kachlí
- redukcia PPL 100/130
- rovný diel 955 mm ( napr. pri 5m výške - 4 ks )
- prechod PPL ( pri DN130 )
- redukcia PPL 100/130 ( pri DN130 )
- lôžko pre predĺženie
- predĺženie pre lôžko W1
- protidažďová manžeta na stenu
- krycia hlava kónická

- pri tejto verzi inštalácie sa môže komín položiť priamo na zem, alebo použiť konzoly na stenu na ktoré sa komínová zostava umiestni.

Komínový systém Schiedel ICS 25 DN 100 Interiér

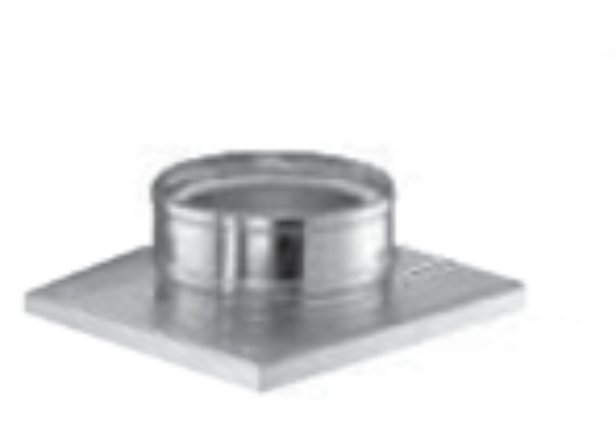

Dno s odovodom do bokuDno s odovodom do boku

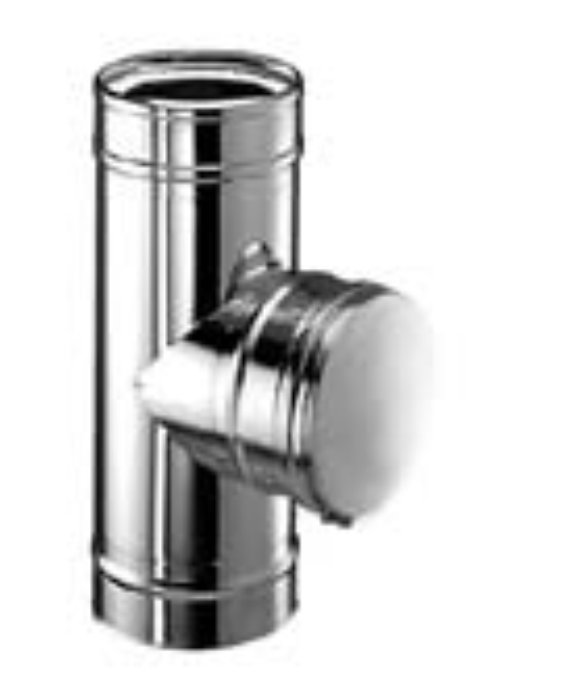

KO podtlak krátkyKO podtlak krátky

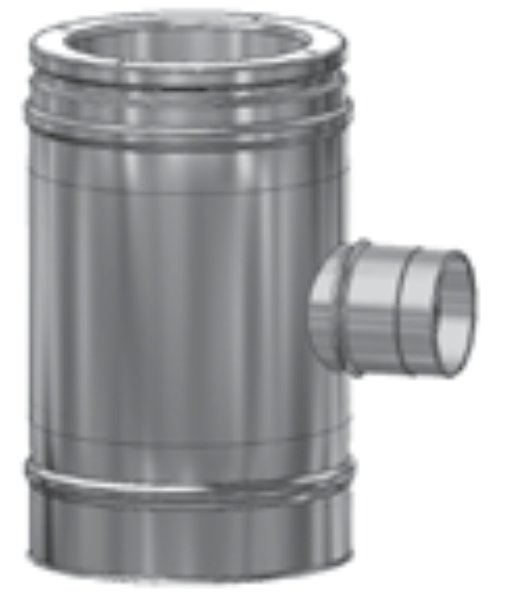

Sopúch LAS DN 80Sopúch LAS DN 80

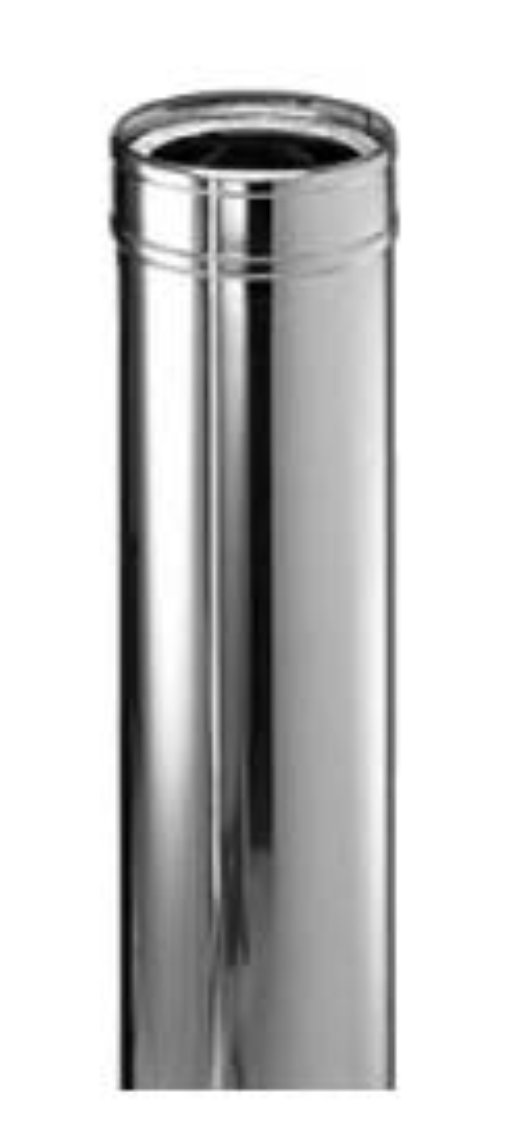

Rovný diel 955 mmRovný diel 955 mm

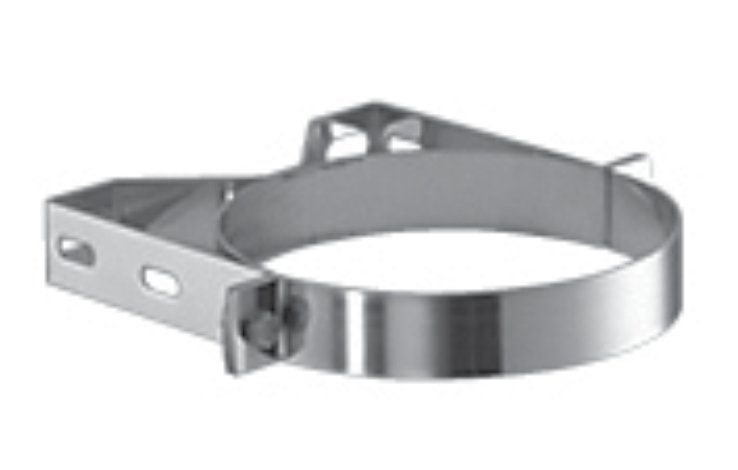

Lôžko pre predĺženieLôžko pre predĺženie

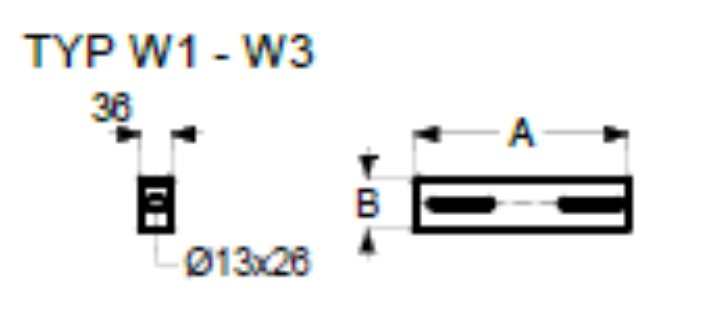

Predĺženie pre lôžko W1Predĺženie pre lôžko W1

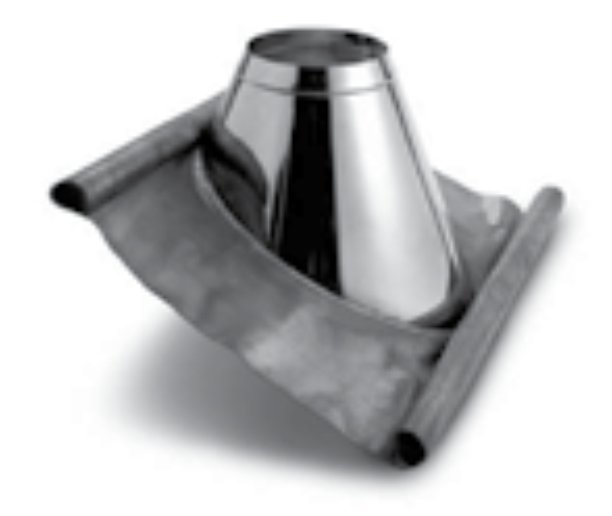

Prestup strechouPrestup strechou

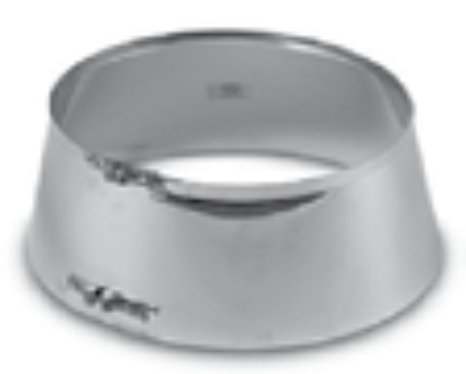

Protidažďová manžetaProtidažďová manžeta

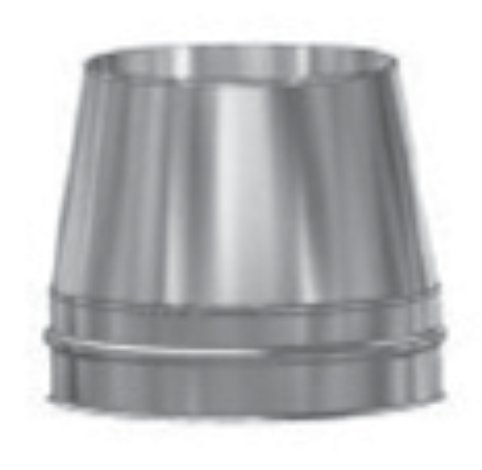

Krycia hlava kónickáKrycia hlava kónická

Komínový systém Schiedel ICS 25 DN 100 Exteriér

Dno s odovodom zo spoduDno s odovodom zo spodu
KO podtlak krátkyKO podtlak krátky
Sopúch LAS DN 80Sopúch LAS DN 80

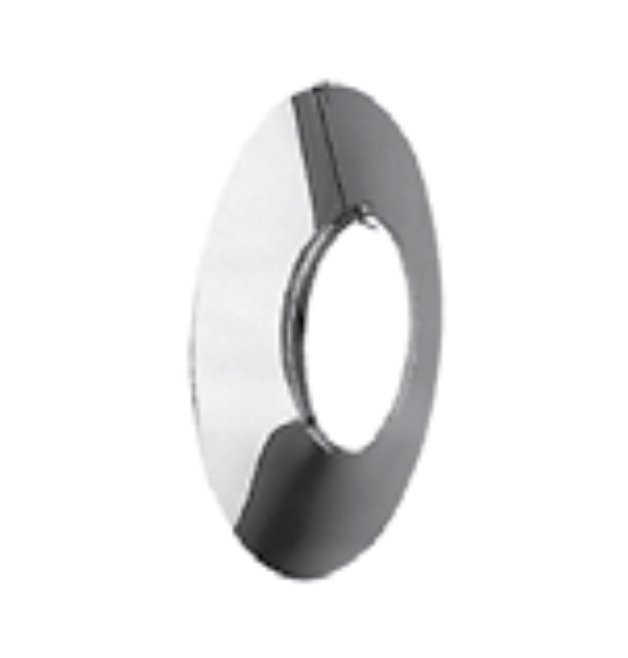

Protidažďová manžeta na stenuProtidažďová manžeta na stenu
Rovný diel 955 mmRovný diel 955 mm
Lôžko pre predĺženieLôžko pre predĺženie
Predĺženie pre lôžko W1Predĺženie pre lôžko W1
Krycia hlava kónickáKrycia hlava kónická

Komínový systém Schiedel ICS 25 DN 130 Interiér

Dno s odovodom do bokuDno s odovodom do boku
KO podtlak krátkyKO podtlak krátky

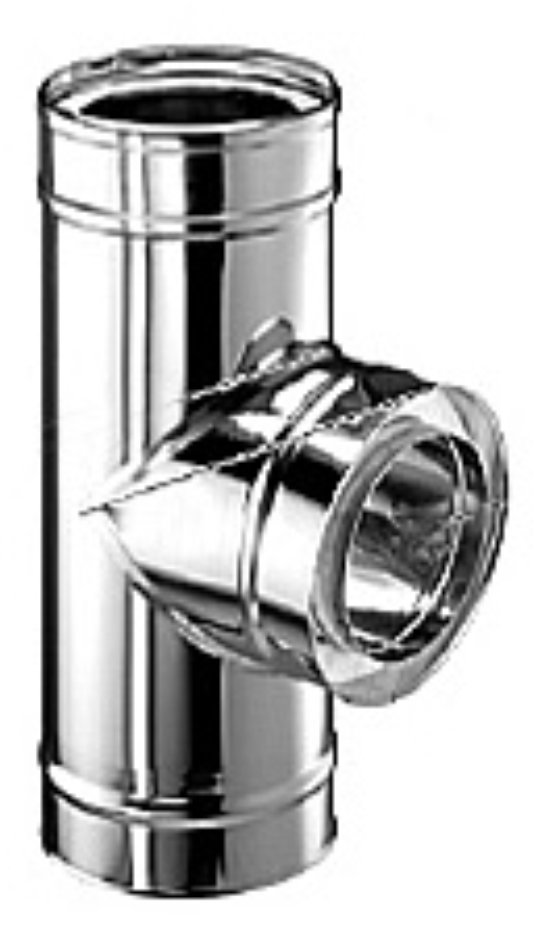

Napájací sopúch 0°Napájací sopúch 0°

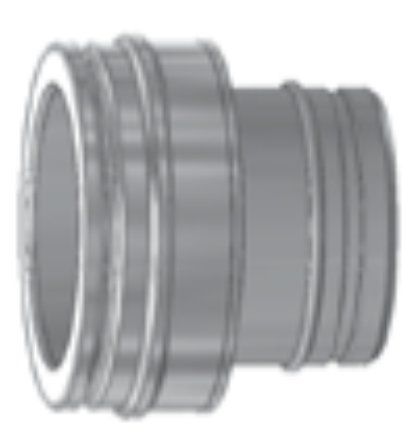

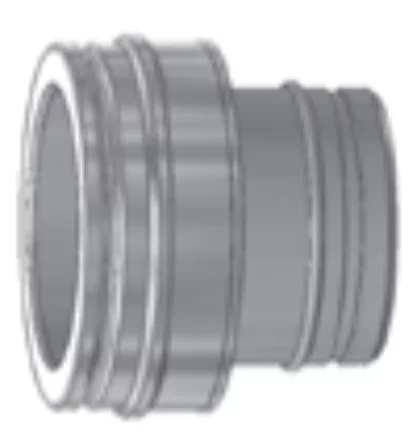

Prechod PPL na ICS 130/130Prechod PPL na ICS 130/130

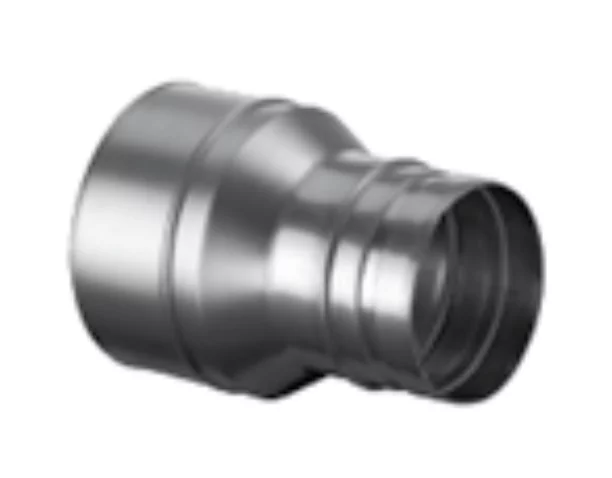

Redukcia PPL 100/130Redukcia PPL 100/130
Rovný diel 955 mmRovný diel 955 mm
Lôžko pre predĺženieLôžko pre predĺženie
Predĺženie pre lôžko W1Predĺženie pre lôžko W1
Prestup strechouPrestup strechou
Protidažďová manžetaProtidažďová manžeta
Krycia hlava kónickáKrycia hlava kónická

Komínový systém Schiedel ICS 25 DN 130 Exteriér

Dno s odovodom zo spoduDno s odovodom zo spodu
KO podtlak krátkyKO podtlak krátky
Napájací sopúch 0 °Napájací sopúch 0 °
Prechod PPL na ICS 130/130Prechod PPL na ICS 130/130
Redukcia PPL 100/130Redukcia PPL 100/130
Protidažďová manžeta na stenuProtidažďová manžeta na stenu
Rovný diel 955 mmRovný diel 955 mm
Lôžko pre predĺženieLôžko pre predĺženie
Predĺženie pre lôžko W1Predĺženie pre lôžko W1
Krycia hlava kónickáKrycia hlava kónická

Voliteľné diely ku komínom

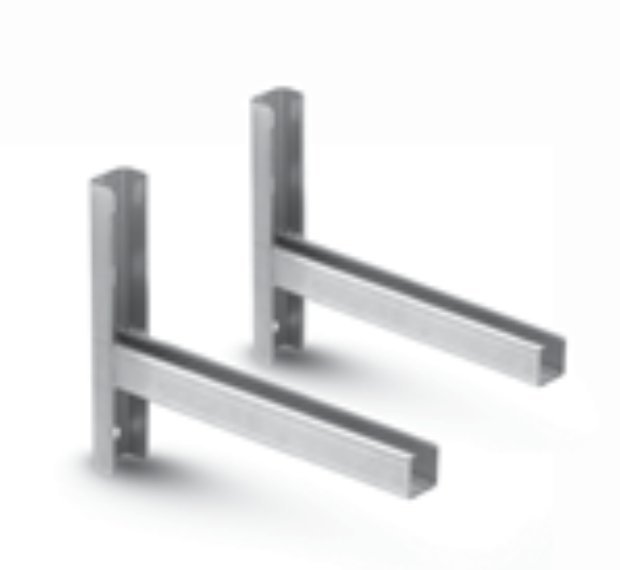

Konzola od 325-475 mm ( odstup od steny )Konzola od 325-475 mm ( odstup od steny )

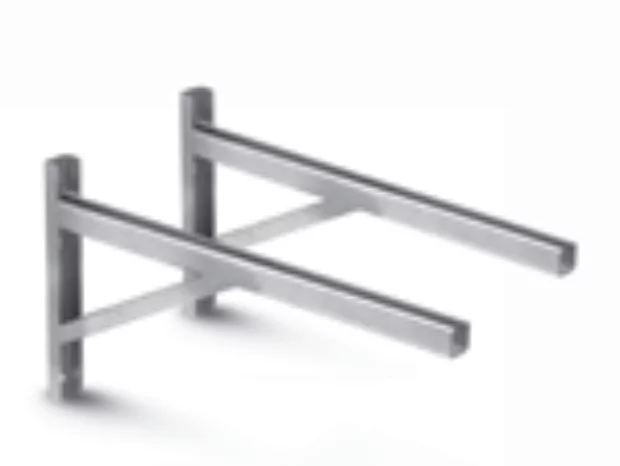

Konzola od 570-1504 mm ( odstup od steny )Konzola od 570-1504 mm ( odstup od steny )
Rovný diel 455 mm DN100 / DN130Rovný diel 455 mm DN100 / DN130
Rovný diel 205 mm DN100 / DN130Rovný diel 205 mm DN100 / DN130

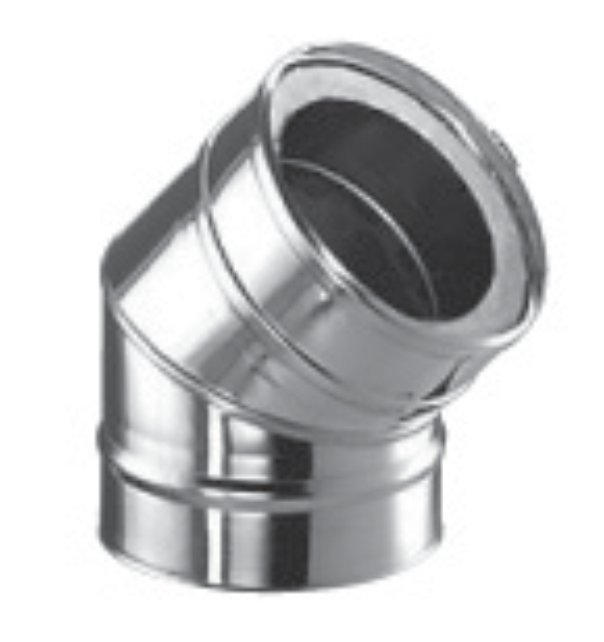

Koleno 45° DN100/DN130Koleno 45° DN100/DN130

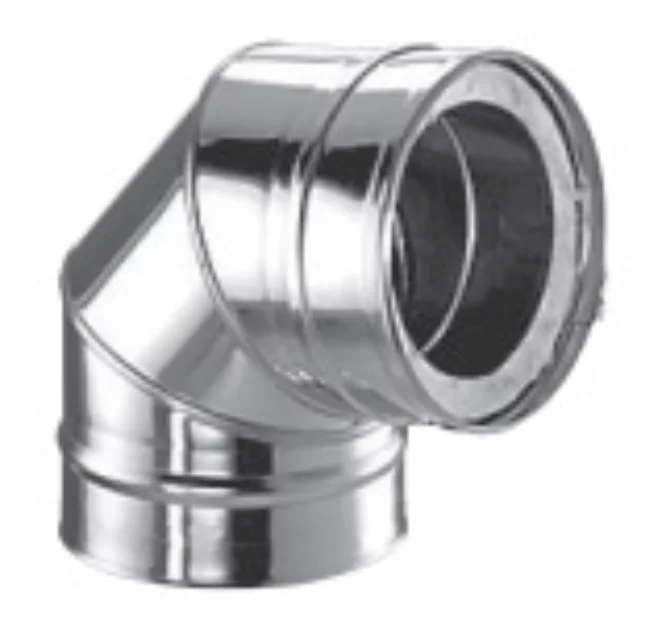

Koleno 90° DN100/DN130Koleno 90° DN100/DN130

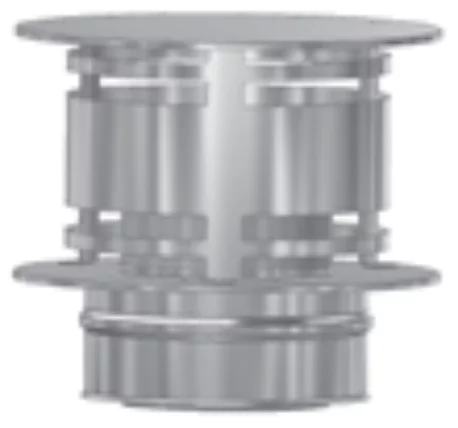

Krycia hlava SPECIAL DN130Krycia hlava SPECIAL DN130

Dvojplášťový komínový systém ICS



Vnútorná nerezová vložka - s laserovým zvarom po celej dĺžke. Materiál vložky je vysoko kvalitná nerezová oceľ 1.4404, ktorá zabezpečuje ochranu pred koróziou a pri vyhorení sadzí.

Tepelná izolácia - tepelnú ochranu zabezpečuje špeciálna tepelná izolácia hrúbky 25 mm. Izolácia je vyrobená bez použitia lepidiel a odoláva vysokým teplotám

Vonkajšie opláštenie - komínový systém ICS je vyrobený z estetickej vysokoleštenej nerezovej ocele 1.4301 a slúži aj ako nosná statická časť systému.

Systém spoja prostredníctvom hrdla a spôn s dvojitým skrutkovaním sa stará o rýchlu a bezpečnú montáž. Konštrukcia spoja vnútorných vložiek zabezpečuje ich vzájomnú dilatáciu.
